通用型膨胀节

 通用型波纹管补偿器

一、产品介绍：

通用型波纹补偿器的连接形式有两种，分别为焊接式通用型波纹补偿器和法兰式通用型波纹补偿器。焊接式通用型波纹补偿器直接将两端接管与管道焊接，而法兰式通用型波纹补偿器则在接管上焊上法兰，用法兰及紧固件与管道连接。

二、通用型波纹补偿器结构图

三、通用型波纹补偿器型号表示：

若通用型波纹补偿器型号为:1.6YGTB2800×6J,表示次通用型波纹补偿器为通径2800,压力1.6MPa,波纹管为6波纹,碳钢接管连接式的通用型波纹补偿器。

四、通用型波纹补偿器结构特点：

通用型波纹补偿器由一个不锈钢波纹管和两个端接管以及其他零部件构成。补偿器通过波纹管的柔韧性变形以达到吸收管道因温差引起的膨胀量，通用型波纹补偿器可以吸收管线的轴向位移和少量的横向位移、角向位移。

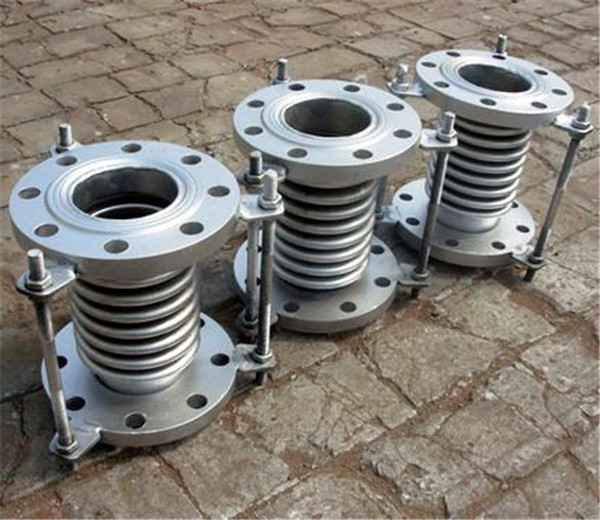

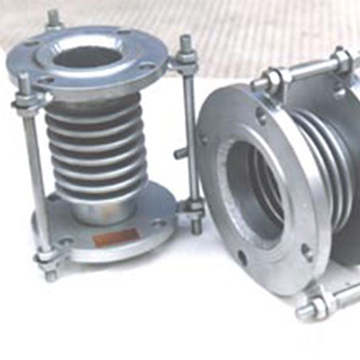

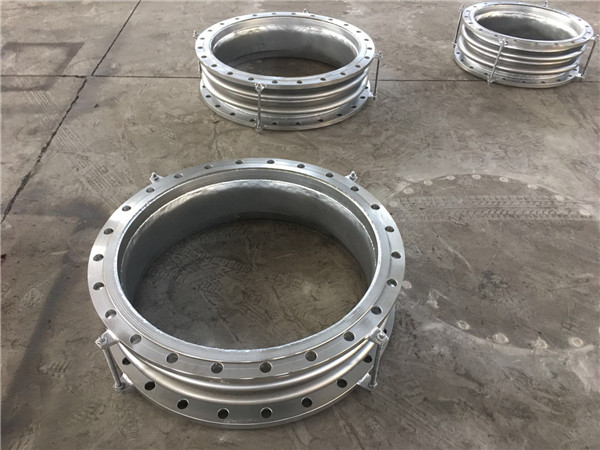

通用型波纹补偿器的连接形式有两种，分别为焊接式通用型波纹补偿器和法兰式通用型波纹补偿器。

焊接式通用型波纹补偿器直接将两端接管与管道焊接，而法兰式通用型波纹补偿器则在接管上焊上法兰，用法兰及紧固件与管道连接。

通用型波纹补偿器上的小拉杆又叫运输拉杆，主要是运输过程中的刚性支撑或作补偿器预变性调整用，它不是承力件。这个类型的补偿器结构简单、价格低、安装及使用方便，所以在管道需要使用补偿器时通用型波纹补偿器都是优先考虑的一种补偿器形式。

五、通用型波纹补偿器安装注意：

1、导流筒方向应与管道中介质的流向一致（补偿器上有流向标志）；

2、现场安装完成后，必须拆除通用型波纹补偿器上的小拉杆；

3、为了减少管架受力，通用型波纹补偿器在安装前如需进行预拉伸、与压缩操作，需在订购补偿器时提出，不可私自操作。

六、通用型波纹补偿器使用案例：

上图为通用型波纹补偿器的使用示意图，当使用通用型波纹补偿器时，一定要考虑管道的位移情况并合理设置管道支吊架。

在存在横向位移或存在轴向与横向组合位移的场合，使用通用型波纹补偿器所受到的限制主要是补偿器吸收横向位移的能力有限。

另外在工作压力，温度较高，直径较大或无法在结构物上安设主固定支架或多个导向支架的场合，使用通用型波纹补偿器可能行不通，此时需要联系技术人员更换补偿器的形式。
