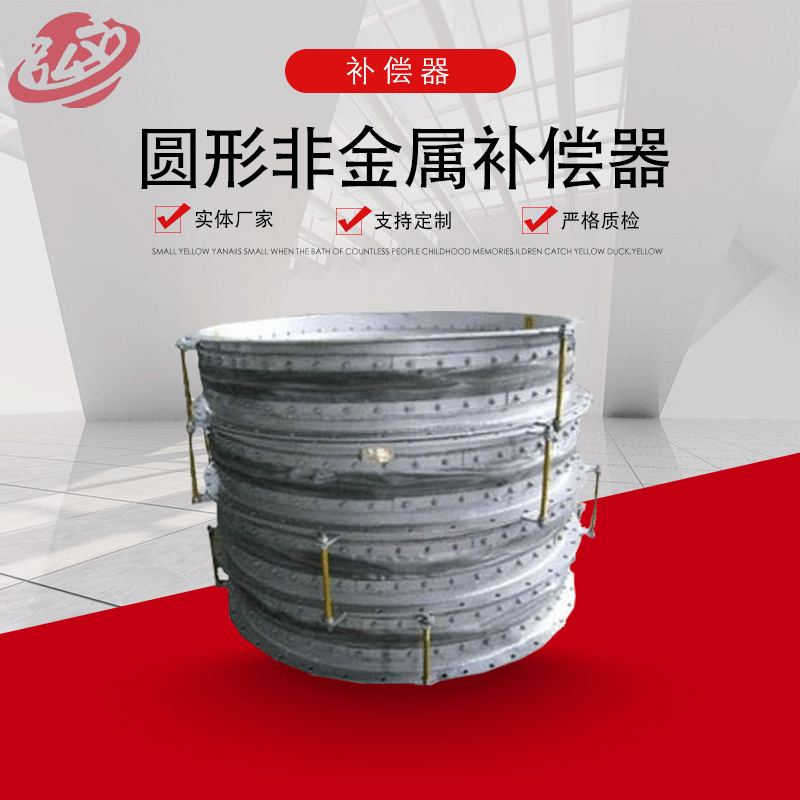

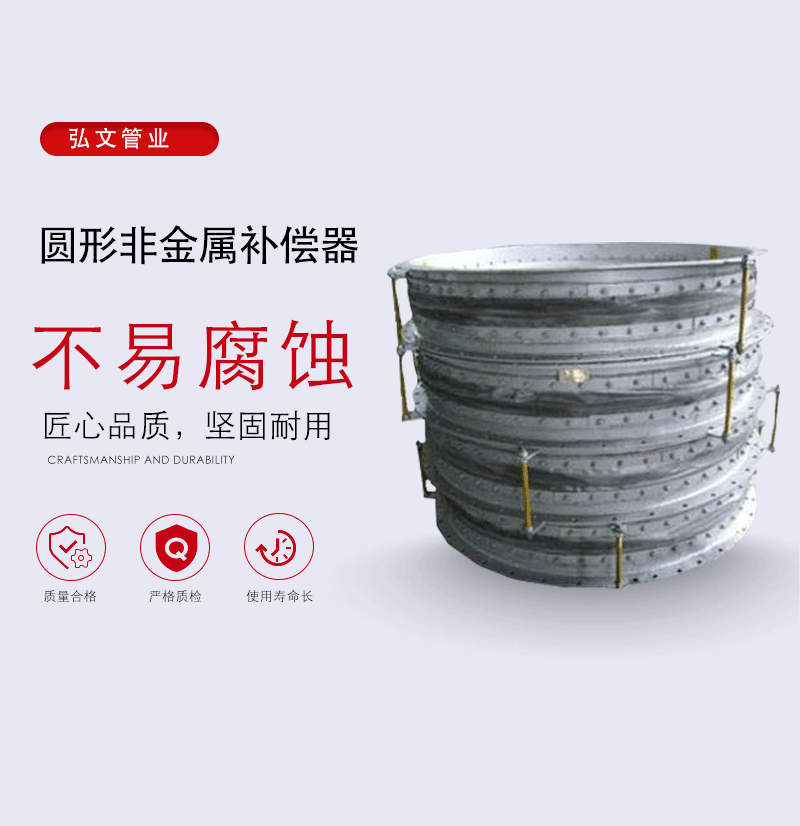

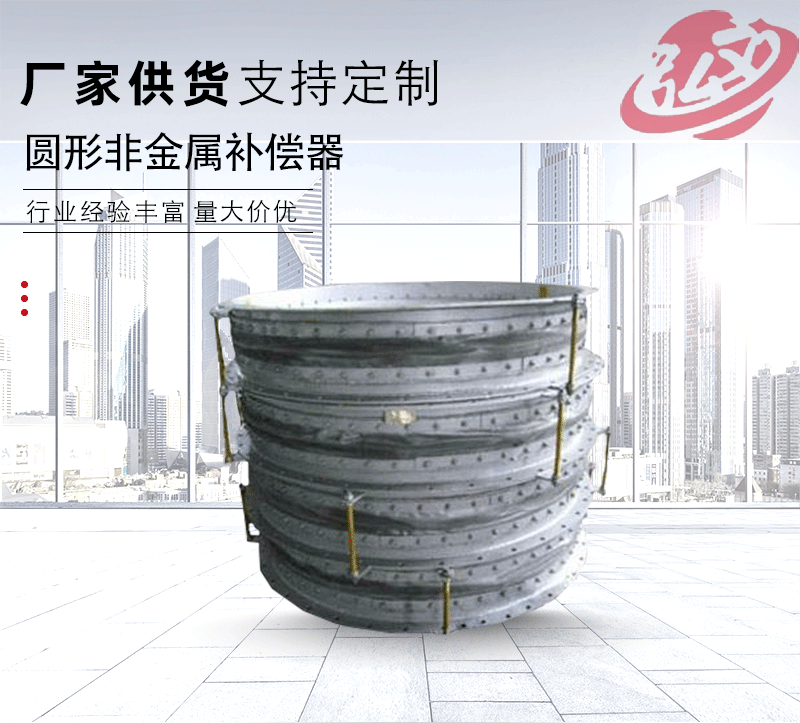

圆形非金属补偿器

构成圆形非金属补偿器工作主体的弹性元件是非金属材质，通常是纤维织物，所以非金属补偿器又称织物补偿器，特别适用于热风管道及烟尘管道，可补偿轴向、角向，具有无推力、简化支座设计、耐腐蚀、耐高温、消声减震等特点。

圆形非金属补偿器具有良好的综合性能，使其在许多工程领域得以广泛应用。工作压力不高的通风、除尘排烟和空调保温管道及设备通常使用非金属补偿器。

型号示例：

YXDB800F250

表示圆形圆形非金属补偿器，长期工作≤200℃，内径为DN800mm，法兰连接的补偿器，长度为250mm。

圆形非金属补偿器的基本结构：

a蒙皮：蒙皮是非金属膨胀节的主要伸缩体，其作用是吸收膨胀量。

b不锈钢丝网：不锈钢丝网保护非金属织物蒙皮。

c保温棉：保温棉是起隔温作用，具有良好的延伸性和抗拉强度。

d隔热填料层：隔热填料层是非金属膨胀节绝热的主要保证。

e金属框架：金属框架是非金属膨胀节的轮廓支架，保证有足够的强度和刚度，框架的材料应与介质温度相适应。

f导流板：导流板是起导流和保护隔热层的作用。
