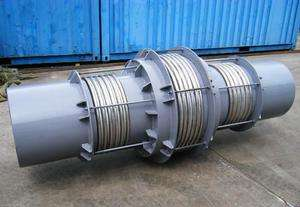

直管压力平衡型波纹膨胀节

一、产品介绍：

直管压力平衡波纹补偿器(BZYP型)是一种用于补偿系统中的轴向位移，内压推力自身平衡的工具。直管压力平衡波纹管补偿器(BZYP型)可用于不宜设置固定支架的高物位直管线或大直径管线中。

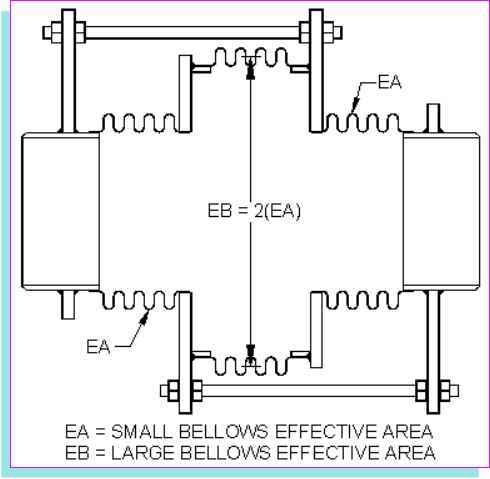

二、直管压力平衡型波纹补偿器结构图：

三、直管压力平衡型波纹补偿器的型号说明：

如果有一台直管压力平衡型波纹补偿器的型号为10YGZYP800-8J,则表示其为压力1.0MPa,公称通径800,工作波纹管为8个的直管压力平衡型波纹补偿器。

四、直管压力平衡型波纹补偿器的结构特点：

直管压力平衡型波纹补偿器是由中间的一个平衡波纹管、两端各一个工作波纹管（共两个）及其它连接件组成，其主要特点是能够自身平衡和吸收掉压力推力，对管道不会产生额外的载荷。适用于不易设置主固定支架的管线，使用直管压力平衡型波纹补偿器只需在关系中设置中间固定支架即可，此类型波纹补偿器只能吸收轴向位移，不能吸收收横向位移。

直管压力平衡型波纹补偿器有两种形式，一种是用外部拉杆连接平衡波纹管与工作波纹管达到平衡效果，另一种是用内部舌管连接平衡波纹管与工作波纹管实现平衡。这两种形式需要根据管系的具体情况来定，选择方法将会在日后的常见问题栏目中进行讲解。
