烟气挡板门

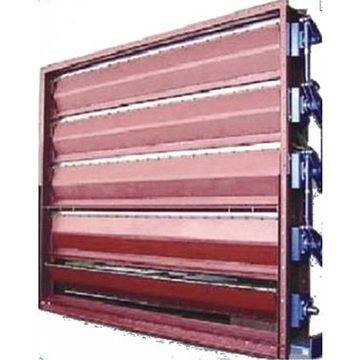

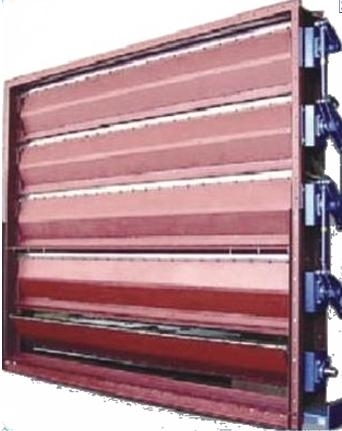

烟气挡板门主要用于烟气脱硫系统吸收塔进、出口或旁路烟道上，或用于烟气脱硝及烟气除尘系统中，风门挡板通常采用百叶窗式双层挡板结构， 风门采用特殊密封装置，密封性能好，吹管消声器 安全阀消声器漏风率≤0.1%。

执行机构可以采用电动或气动方式，可远近程操作，开启，关闭时间可根据需要设定。

电动装置采用机电一体化产品，排汽消声器 小孔消声器具有力矩保护和限位装置并能远方控制操作，电动装置还具有手、电动切换功能以备安装调试、检修时使用。

气动装置采用接近开关，使门板在全开，全闭的位置自动停止，且采用锁紧装置和合理的逻辑电路，使风门开启时锁紧装置打开，蒸汽消声器 风门关闭时锁紧装置锁紧，完全保证气动式风门运行安全可靠。

烟气挡板门在设计压力和设计温度下必须有100%的气密性，以便进行挡板下游的维修工作，全部必须的隔绝挡板操作是灵活可靠和方便的。除非另外指出，挡板将有远程控制和在走道或楼面就地人工操作的电气操作执行器。还将提供就地安装的挡板位置指示器，挡板位置和开、关状态反馈进入SCR系统。

电动烟气挡板门，执行器配备两端的位置定位开关，两个方向的转动开关，事故手轮和维修用的机械联锁。

所有挡板另配有指示全开或全闭的限位开关各四套，这些限位开关不受配有驱坟置的开关的限制，在行程的每端配有限位开关，并且直接指示板片的位置。旁路烟气挡板门采用单轴单挡板型，具有快速开启和调节挡板门开度的功能。

总体开启时间小于等于60S，全关时间45S，打开位置的指示将用于升压风机和锅炉联锁。入口原烟气挡板门和出口净烟气挡板门全关到全开的开启时间为38秒，烟道挡板框架的安装是螺栓法兰连接，并且紧密地焊在烟道上。
