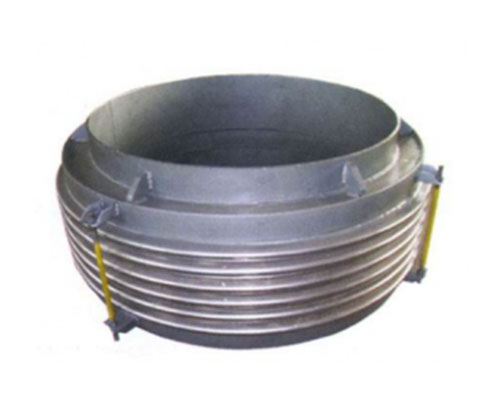

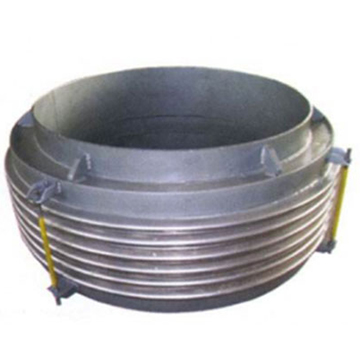

高温轴向型波纹补偿器

一、简介：

高温轴向型波纹补偿器习惯上也叫膨胀节，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。

二、高温轴向型波纹补偿器可使用的条件：

1、设计压力P=0.1-0.6MPa(如需大于此压力,可按非标进行设计)

2、设计温度：T=350℃

3、介质温度：T≤1300℃  管道内部有隔热材料

4、需用寿命：1000次

5、公称通径：DN500-4400mm

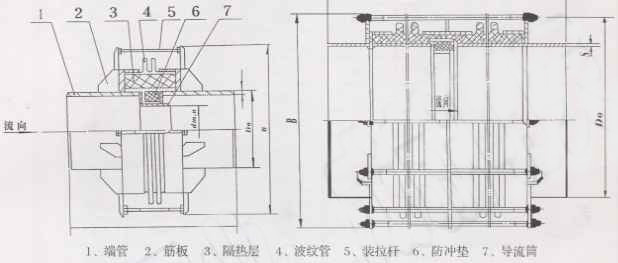

三、高温轴向型波纹补偿器结构图：

四、高温轴向型波纹补偿器型号说明：

如果一台高温轴向型的型号是:YGZ6-1000-II，则代表这个补偿器是一台通径1000、压力0.6MPa的II型高温轴向型波纹补偿器。

五、高温轴向型波纹补偿器的选用

某管道两端为固定支架，管道通径为DN1800，设计压力为0.6MPa，介质温度1000℃，管道内部有隔热材料，轴向位移50mm。

这种情况下选择型号为YGZ6-1800-II的高温轴向型波纹补偿器比较合理。
