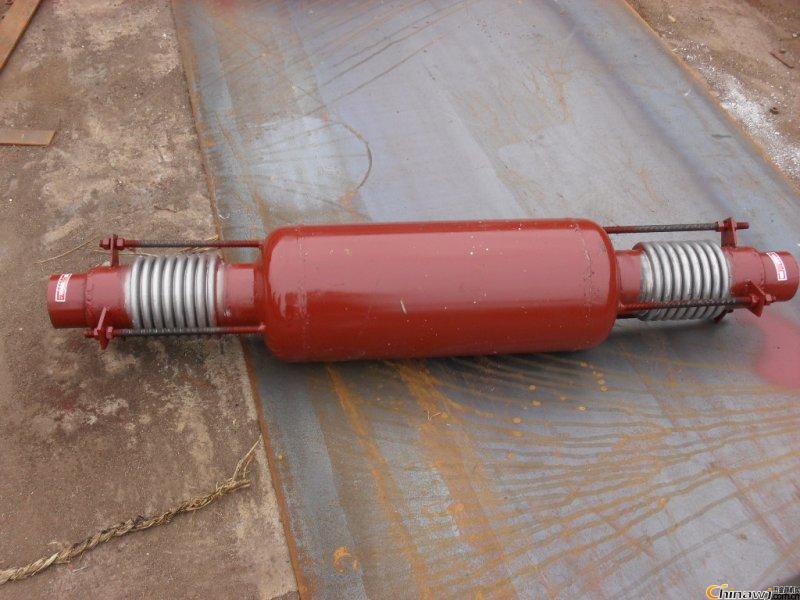

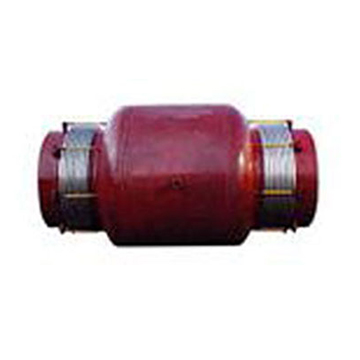

直管旁通压力平衡型波纹补偿器

一、产品介绍：

直管旁通压力平衡型波纹补偿器分为单式直管旁通压力平衡型波纹补偿器和复式直管旁通压力平衡型波纹补偿器。单式由一个工作波纹管与一个平衡波纹管及结构件组成，复式则有两个工作波纹管组成，此类波纹补偿器也可以平衡压力推力。

二、特点：

直管旁通压力平衡型补偿器具有吸收内压推力的能力，且有良好的导向性，产品刚度小外形尺寸小等特点。

三、管道柔性设计方法：

1）与贮罐相连的，公称管径12”及以上且设计温度在100度及上的管线；

2）离心式压缩机（API 617）及往复式压缩机（API 618）的3”及以上的进、出口管线：

3）蒸汽透平（NAME SM23）的入口、出口和抽提管线；

4）泵（API 610）——公称管径4”及以上且温度 100度及以上或温度-20度及以下的吸入。排出管线；

5）空冷器（API 661）——公称管径 6”及以上且温度 120度及以上的进、出口管线；

6）加热炉（API 560）——与管口相连的 6”及以上和温度 200度及以上的管线；

7）相当长的直管，如界区外的管廊上的管线；

8）法兰处的泄漏会造成重大危险的管线，如氧气管线、环氧乙烷管线等。

9）公称管径4”及以上且100度及以上或-50度及以下的所有管线；

五、直管旁通压力平衡型补偿器型号标注：

如一个波纹补偿器型号为：16YGZPP800×6/6F,代表其是一台1.6MPa,通径800,波纹管波纹总数12个,即工作波纹管波纹为6个,平衡波波纹管波纹为6个,连接形式为碳钢法兰连接的直管旁通压力平衡型波纹补偿器。

六、直管旁通压力平衡型波纹补偿器结构特点：

直管旁通压力平衡型波纹补偿器分为单式直管旁通压力平衡型波纹补偿器和复式直管旁通压力平衡型波纹补偿器。单式由一个工作波纹管与一个平衡波纹管及结构件组成，复式则有两个工作波纹管组成，此类波纹补偿器也可以平衡压力推力。

七、直管旁通压力平衡型波纹补偿器设计条件：

1、设计依据：GB/T12777-2008《金属波纹管膨胀节通用技术条件》、美国《EJMA》;融入了我公司多年研究制造的经验及专利；

2、设计条件：

通径：DN65-1000

设计压力：0-2.5MPa

设计温度：350℃（可根据客户要求设计）

法兰标准：根据客户要求

八、直管旁通压力平衡型波纹补偿器选型说明：

1、补偿器的额定压力Pd：如果介质温度不超过350℃，则介质的压力就是补偿器的额定压力，不必额外加大造成价格的增加。如果介质温度高，材料的强度会变差，此时需要考虑温度修正；

2、补偿器许用疲劳寿命：根据标准直管旁通压力平衡型波纹补偿器的疲劳寿命设计，如果某些工作状况下要求满伸缩次数大于设计次数，则需要对补偿量进行修正；

3、补偿器预变形量计算：在使用直管旁通压力平衡型波纹补偿器的时候，为了处于一个合适的工作位置，减少管架受力，在出厂之前可以对补偿器预变形，需要在订购之前说明，不得私自对补偿器预拉伸或预压缩。
