一、产品介绍：
“无约束波纹补偿器”是因为以往的轴向型波纹补偿器对使用有较多约束条件得名的。无约束波纹补偿器完全消除了以往轴向型波纹补偿器对导向支架间距的L1≤4D,L2≤14D和L3的要求。我公司生产的亚光牌无约束波纹补偿器已实现了管架间“无约束”的目标。

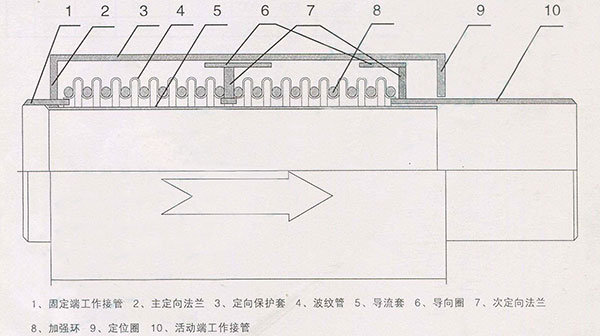

如图1无约束补偿器结构图，定向保护套3是用抗弯矩不小于工作接管1的钢管制成，定向保护套3的一侧和主定法兰2焊接，包容在定向保护套3内的导向圈6通过次定向法兰7又和另一侧接管固定在定向保护套内往复移动，而且由于定向保护套和导向圈的作用，无约束波纹补偿器不仅具有柱状稳定性，还具有自导向能力。
所以无约束波纹补偿器具有完全消除4D、14D、L3的约束。无约束波纹补偿器具有克服安装误差、体积小、安全可靠的特点，可以一改以往轴向型补偿器易发生的扭弯和失稳等常见病。
图1 无约束波纹补偿器结构图
定向保护套3右侧的定位圈9是为保护波纹管之用，防止当出现盲板力时，波纹管不会被拉平或出现其他事故。
无约束波纹补偿器（YGWY型）部分参数表
工作温度≤420℃，疲劳寿命1000次
|
DN |
长度mm |
压力等级Mpa |
波纹管有效面积cm2 |
不超过外径B mm |
|||
|
0.6通径 |
1.0 |
1.6 |
2.5 |
||||
|
轴向补偿量mm／刚度N／mm |
|||||||
|
50 |
185 |
14/117 |
12/73 |
12/247 |
12/177 |
56 |
102 |
|
320 |
42/38 |
36/24 |
36/82 |
40/44 |
|||
|
370 |
50/29 |
40/19 |
40/61 |
50/36 |
|||
|
500 |
60/15 |
60/12 |
64/61 |
60/29 |
|||
|
70 |
240 |
16/50 |
16/162 |
16/319 |
16/383 |
79 |
127 |
|
350 |
48/14 |
32/81 |
32/100 |
32/192 |
|||
|
450 |
56/11 |
50/41 |
50/80 |
50/95 |
|||
|
550 |
76/8 |
72/27 |
80/53 |
70/65 |
|||
|
80 |
240 |
18/32 |
18/114 |
18/270 |
18/527 |
82 |
133 |
|
310 |
36/16 |
50/43 |
50/102 |
50/130 |
|||
|
440 |
64/10 |
60/29 |
62/68 |
70/105 |
|||
|
620 |
84/5 |
80/19 |
86/44 |
80/98 |
|||
|
100 |
245 |
20/100 |
20/257 |
20/386 |
20/503 |
154 |
159 |
|
310 |
40/51 |
40/129 |
40/194 |
40/248 |
|||
|
440 |
80/26 |
76/59 |
76/97 |
76/126 |
|||
|
620 |
110/18 |
110/43 |
110/65 |
110/83 |
|||
|
125 |
305 |
40/40 |
40/100 |
40/196 |
40/294 |
180 |
194 |
|
370 |
60/28 |
60/66 |
60/131 |
60/196 |
|||
|
480 |
80/21 |
70/50 |
76/98 |
76/148 |
|||
|
600 |
110/13 |
110/33 |
110/66 |
110/90 |
|||
|
150 |
250 |
24/80 |
48/102 |
48/199 |
48/248 |
257 |
245 |
|
410 |
72/28 |
72/68 |
72/133 |
72/165 |
|||
|
530 |
96/21 |
96/51 |
96/100 |
96/124 |
|||
|
690 |
144/13 |
144/35 |
144/66 |
144/83 |
|||
|
200 |
290 |
30/246 |
30/201 |
30/333 |
30/437 |
520 |
325 |
|
400 |
60/123 |
60/101 |
60/197 |
60/219 |
|||
|
685 |
120/63 |
120/51 |
120/98 |
120/108 |
|||
|
925 |
180/42 |
180/34 |
180/66 |
180/73 |
|||
上表是部分无约束波纹补偿器的参数如需订购无约束波纹补偿器
