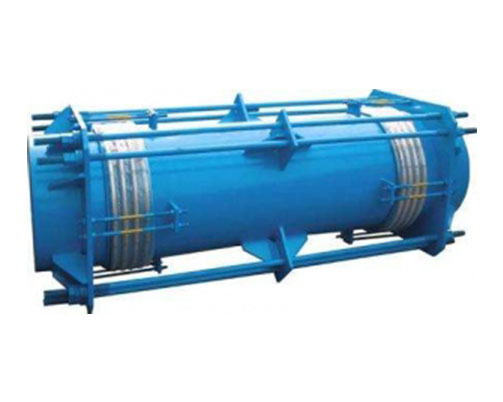

大拉杆横向型波纹膨胀节

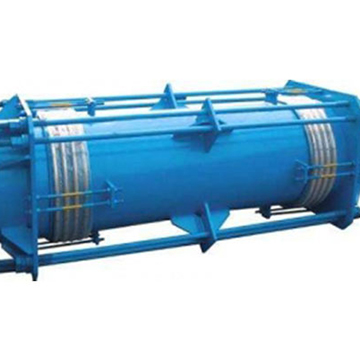

一、产品介绍：

大拉杆横向型补偿器由接管与两个波纹管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移是拉杆上球面螺母绕球米那垫圈转动，同时拉杆还具有承受内压推力能力。

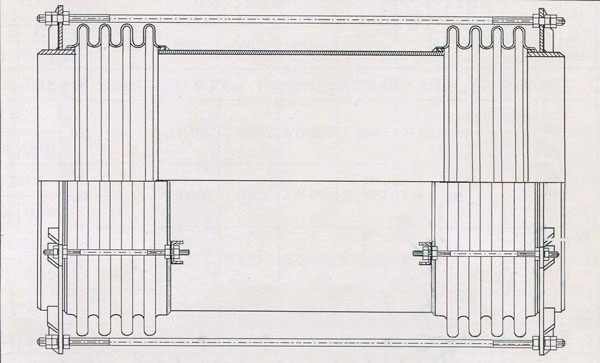

二、大拉杆横向型波纹补偿器结构图

三、大拉杆横向型波纹补偿器代号标注：

若大拉杆横向型波纹补偿器型号为25YGDHBSK600-8FB-3000,则表示大拉杆横向型波纹补偿器是压力为2.5MPa,DN600,波纹管为8个波，长度3000，不锈钢法兰连接的大拉杆横向型波纹补偿器。

四、大拉杆横向型波纹补偿器对支座作用力的计算：

横向弹力：Fy=Ky×Y（Ky:大拉杆横向型波纹补偿器的横向刚度N/mm;Y:大拉杆横向型波纹补偿器的实际补偿量mm.）

弯       矩：M=Fy×L（L:管架到大拉杆横向型波纹补偿器中点位置的距离mm）

五、大拉杆横向型波纹补偿器特点：

大拉杆横向型波纹补偿器是由两个波纹管、中间长接管以及大拉杆等零部件构成，它能吸收管线任意平面内的横向位移。位移时大拉杆上的球面螺母绕锥面垫圈转动，同时大拉杆横向型波纹补偿器具有承受内压推力的能力。

六、大拉杆横向型波纹补偿器安装使用注意事项：

1、大拉杆横向型波纹补偿器的小拉杆是安装运输时用的，不可作为承力件，产品在管道上安装完毕后，必须将其拆除，方可投入运行。

2、当对大拉杆横向型波纹补偿器的横向位移量要求较大或系统压力较高时，可对大拉杆横向型波纹补偿器进行反向”冷紧“，冷紧量取补偿器实际横向位移的一半，即1/2Y。方向与补偿器横向位移方向相反。

七、大拉杆横向型波纹补偿器应用实例

大拉杆横向型波纹补偿器安装示意图

上图表示，大拉杆横向型波纹补偿器吸收单平面“Z”形弯管的横向位移，中间管臂大拉杆以内的热位移用波纹补偿器的轴向位移来吸收，水平管线的热位移由大拉杆横向型波纹补偿器的横向位移来吸收。由于压力推力是由大拉杆来承受的，所以两端均使用中间固定支架，由于作用于管线上的轴向力，是膨胀节产生的变形反力，因此只需使用导向支架。中间管臂上位于大拉杆以外的部分，如两端弯头的热膨胀必须由水平管道的弯曲来吸收。
